Плашки для нарезания резьбы: назначение, виды, особенности

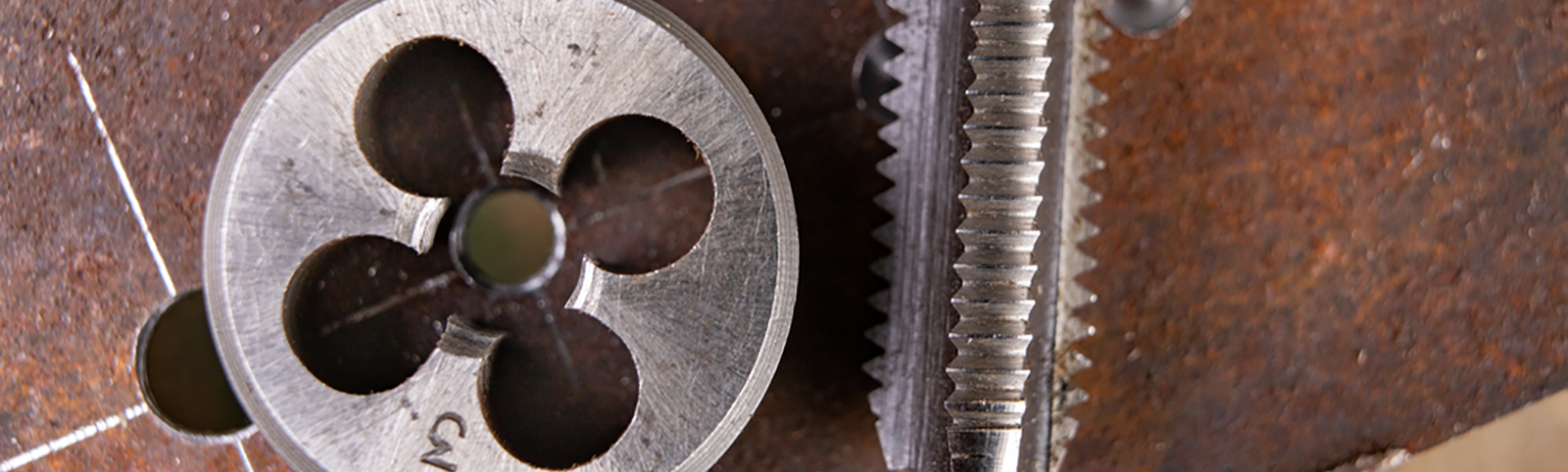

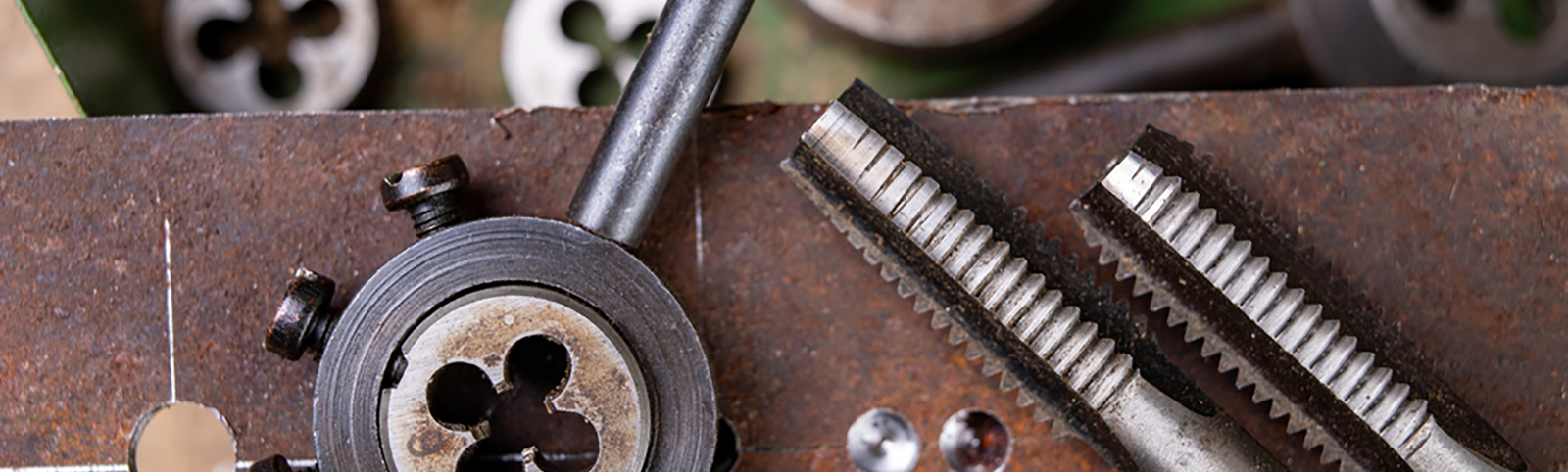

Плашки предназначены для нарезания резьбовых соединений на внешних поверхностях различных деталей и заготовок. Они представляют собой металлическую основу, изготовленную из инструментальной или быстрорежущей легированной стали, с режущей кромкой и рабочей частью, имеющей вид канавок. С помощью данного инструмента может наноситься коническая, прямоугольная, трапециевидная или цилиндрическая резьба на болтах, стержнях, стальных трубах и других подобных изделиях.

Классификация плашек

В ассортименте каталога компании «Эскада» представлен большой выбор плашек разного типа. В зависимости от назначения и конструктивных особенностей такие приспособления подразделяются на несколько категорий:

• Метрические — чаще всего применяются в производстве крепежных деталей. Они используются для нарезания резьбовых соединений с треугольным профилем. Металлорежущие инструменты данного типа выпускаются с разных шагом резьбы. Его величина определяется расстоянием между отдельными витками.
• Левые — их основная отличительная особенность заключается в левостороннем заходе вместо обычного правого. Резьба наносится против часовой стрелки и наносится с целью предотвращения самопроизвольного раскручивания крепежных элементов при вращении.
• Конические — имеют удлиненную начальную часть, которая постепенно переходит в калибрующую зону. Угол профиля инструмента составляет 60о. Благодаря такой конструкции резьба может нарезаться по всей длине обрабатываемой детали. В процессе работы необходимо учитывать, что наибольшие усилия прилагаются во время окончания нарезания, поэтому при использовании плашек данного типа желательно применять специальные защитные патроны.
• Трубные — используются для создания резьбовых соединений в трубопроводах высокого давления. Количество стружечных отверстий может варьироваться в пределах от 4 до 7 в зависимости от диаметра трубы. Такие плашки отличаются малой шириной перьев, за счет чего уменьшается трение. Их характерной особенностью является то, что с их помощью можно нарезать только одностороннюю резьбу. При машинной нарезке рекомендуется использовать патроны, защищающие от чрезмерной нагрузки.

Конструкция изделия

Плашки могут иметь различную конструкцию, рассчитанной на нарезания определенного вида резьбовых соединений. По данному параметру выделяют изделия следующих типов:

• Раздвижные — представляют собой устройство с механизмом, состоящим из двух элементов, посредством чего осуществляется фиксация детали.
• Разрезные — из-за наличия поперечного разреза такие приспособления не позволяют надежно зафиксировать заготовку. По этой причине они не используются при работе с изделиями, не требующими создания ответственных соединений.
• Круглые — имеют цельную конструкцию, благодаря чему вокруг обрабатываемой детали образуется жесткое кольцо. Инструменты данного типа обеспечивают максимально высокое качество резьбы.

Советы по выбору

В процессе выбора плашек необходимо учитывать несколько важных параметров:

• Класс точности.
• Шаг резьбы.
• Наружный диаметр заготовки.
• Вид обрабатываемого материала.

При использовании разрезных плашек нарезка получается более точной, что обеспечивается благодаря наличию стопорного винта. В процессе работы с его помощью можно корректировать диаметр наносимой резьбы.

Технические характеристики этого металлорежущего инструмента утверждаются ГОСТом. Изделия данного типа обозначаются маркировкой, в которой указывается соответствие определенным эксплуатационным параметрам.
